I+D

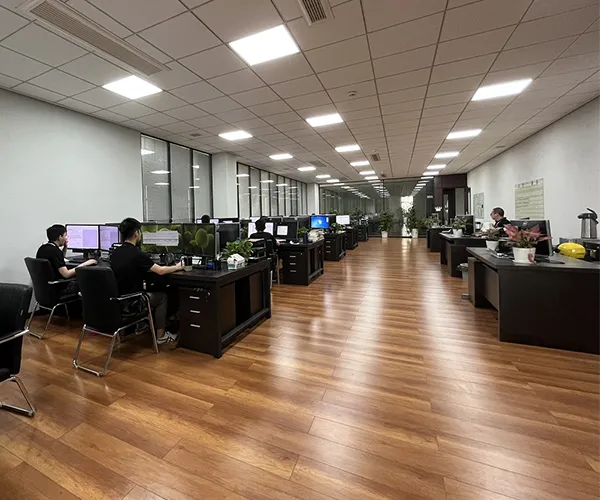

Creación del Centro Tecnológico Motorbacs
Creación del Centro Tecnológico Motorbacs

El Centro de Tecnología Modo, fundado en abril de 2022, cuenta actualmente con un equipo de más de 80 profesionales altamente especializados. Está estructurado en dos áreas clave: el Departamento de Proyectos y el Departamento de Tecnología de Ingeniería, lo que permite una gestión eficiente e integrada de cada iniciativa.

El Departamento de Proyectos abarca la revisión y evaluación de nuevos proyectos, el desarrollo de programas en fase inicial, la gestión de producción en serie y el desarrollo de proveedores. Por su parte, el Departamento de Tecnología de Ingeniería integra áreas como modelado y análisis, tecnología de herramientas y moldes, diseño de utillajes y fijaciones, planificación de líneas de producción, ingeniería de fabricación, implementación de procesos y control de costos estándar, así como pruebas y laboratorio.

El Centro de Tecnología reúne funciones esenciales que incluyen diseño, simulación y desarrollo de prototipos; diseño y fabricación de herramientas; planificación e implementación de líneas de producción; gestión integral de proyectos en serie; supervisión técnica; control de costos y desarrollo de recursos estratégicos. Como plataforma integral de innovación, el Centro actúa como el motor principal que impulsa el desarrollo continuo, la optimización tecnológica y el crecimiento sostenible de la empresa.

  • Capacidad de diseño
  • Capacidad de diseño
  • Capacidad de diseño
  • Capacidad de diseño
Capacidad de diseño

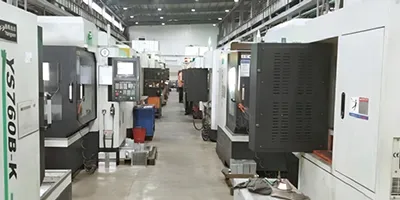

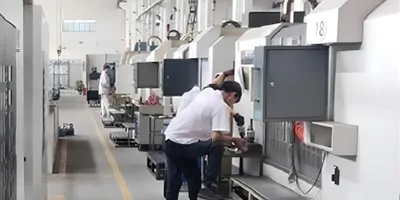

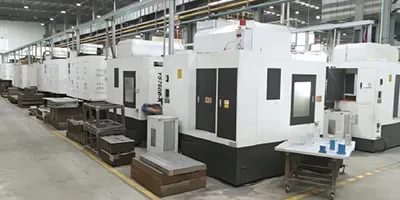

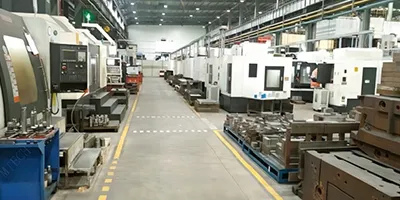

Contamos con un experimentado equipo de ingenieros especializados en el diseño de utillajes de control y herramientas. Hasta la fecha, hemos desarrollado más de 200 sets de moldes y dispositivos de control para proyectos de vigas de torsión y brazos de arrastre de chasis, acumulando una amplia experiencia en este tipo de componentes estructurales críticos. Nuestro equipo domina el análisis CAE, el modelado 3D y las tecnologías avanzadas de diseño de superficies, lo que nos permite optimizar cada solución desde la fase de ingeniería hasta su validación final. Además, disponemos de una sólida capacidad interna de fabricación de utillajes, respaldada por tres centros de mecanizado de pórtico, dos centros de fresado de alta velocidad, veinticuatro centros de mecanizado vertical, cuatro tornos CNC y tres máquinas de corte por hilo. Gracias a esta infraestructura, podemos realizar internamente prácticamente todo el procesamiento y la fabricación de herramientas y utillajes, con excepción del tratamiento térmico y el mecanizado de cinco ejes. Esta integración entre ingeniería y capacidad productiva garantiza mayor control, tiempos de respuesta más ágiles y una calidad constante en cada proyecto.

Desarrollo de producto: hidroconformado

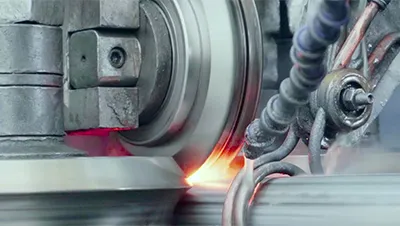

  • Tubo soldadoTubo soldado
  • Doblado de tubos Doblado de tubos
  • PreformadoPreformado
  • HidroconformadoHidroconformado
  • Corte por láserCorte por láser

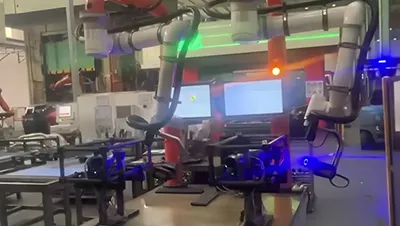

  • InspecciónInspección

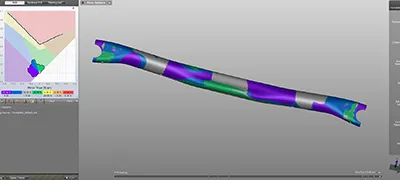

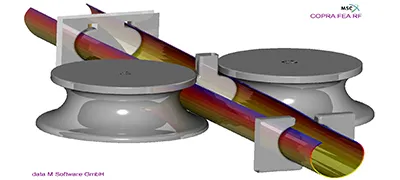

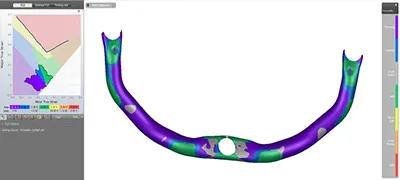

Análisis CAE de hidroconformado
  • Análisis CAE de hidroconformado
  • Análisis CAE de hidroconformado
  • Análisis CAE de hidroconformado

El proceso de producción de vigas tubulares ligeras y de alta resistencia para chasis automotrices abarca múltiples etapas clave, incluyendo la fabricación de tubos soldados, el doblado, el preformado, el hidroformado interno a alta presión, el corte por láser y la inspección final. Cada fase se ejecuta bajo especificaciones técnicas estrictas e independientes, garantizando precisión, estabilidad estructural y consistencia en la calidad. Con más de diez años de experiencia técnica acumulada, hemos desarrollado y consolidado un conjunto integral de tecnologías fundamentales, respaldadas por derechos de propiedad intelectual propios. Esta base tecnológica nos permite ofrecer soluciones maduras, confiables y competitivas para las exigencias de las plataformas automotrices modernas.

  • Análisis CAE de resistencia y durabilidad del molde de hidroconformado
  • La deformación del molde es de aproximadamente 0.13mm cuando la presión de conformado interna alcanza los 250MPa.
  • Bajo una presión de conformado interna de 250MPa, la tensión máxima del molde alcanza aproximadamente los 720MPa.
  • El límite elástico real del material del molde debe ser superior a 1.5 × 720MPa para garantizar el margen de seguridad y la vida útil.

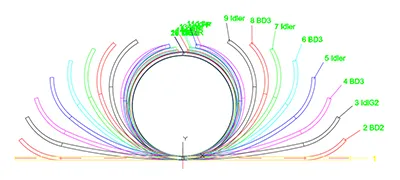

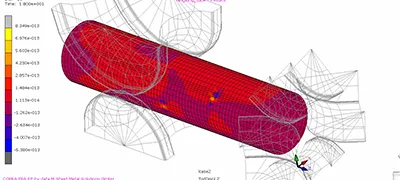

Análisis CAE de conformado por soldadura
  • Análisis CAE de hidroconformado
  • Análisis CAE de hidroconformado
  • Análisis CAE de hidroconformado
  • Capacidad de soldadura de tuberías
  • Límite elástico ≤1000 MPa
  • Espesor del material ≤6mm
  • Diámetro de la tubería ≤140mm
  • Toleracia de diámetro ±0.15mm
  • Tolerancia de longitud ±0.25mm
Inspección de tubos soldados
Rendimiento y metalografía: pruebas de tuberías soldadas
Pruebas de rendimiento

Pruebas de rendimiento: pruebas de aplanamiento / ensanchamiento

  • Norma de la empresa para el aplanamiento: distancia entre las placas de compresión después del aplanamiento < 2T + 1 mm;
  • Requisito de la norma nacional: distancia entre las placas = 1/3 del diámetro exterior de la tubería.
  • Según ambas normas, la costura soldada no debe presentar grietas, desgarros ni fallos de soldadura para ser calificada.
  • Para la prueba de abocardado, se toma una sección de 200-300mm y se realiza una prueba de rebordeado de 180° utilizando un molde especial.
  • No se observan desgarros ni grietas en la costura soldada durante el rebordeado exterior de la pared de la tubería.

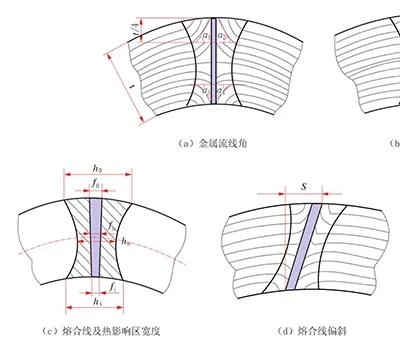

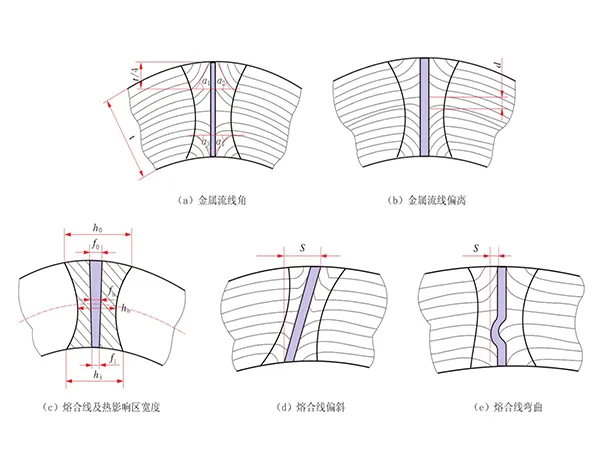

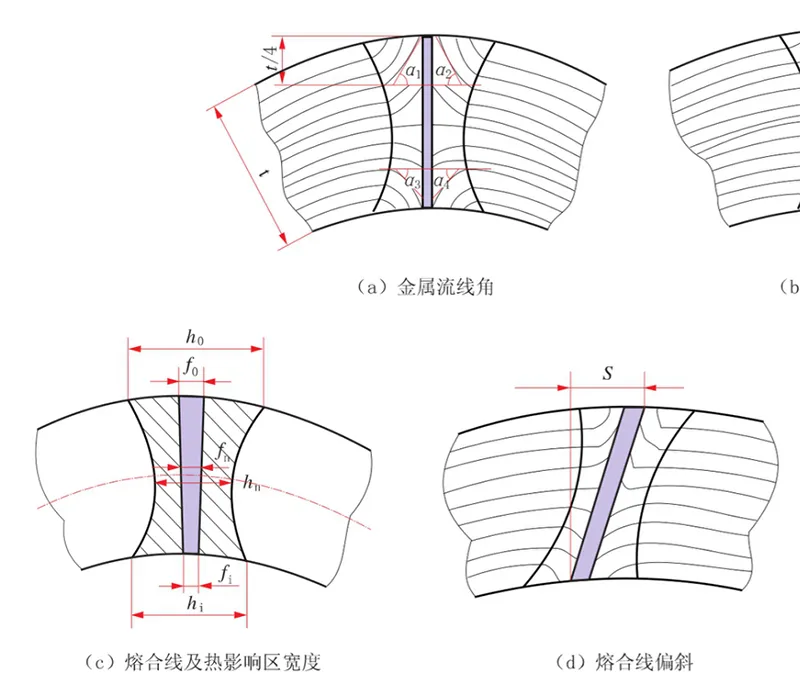

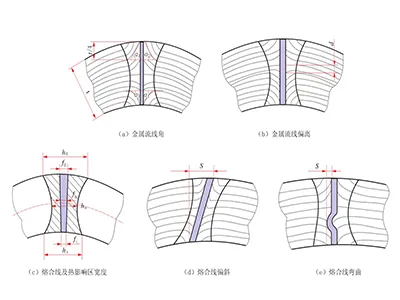

Metallographic

Metalografía - Línea de fusión

  • Requisitos de ancho de línea de fusión
    Japón (Nippon Steel): 0.02–0.20 mm
    Alemania: 0.02–0.12 mm
    Corea PSP: 0.05–0.30 mm
  • Norma de control de la empresa
    Ancho de línea de fusión controlado entre 0.02 y 0.11mm
    Observado bajo un microscopio de 100×
  • Metalografía
  • Metalografía

Metalografía - Ángulo aerodinámico

  • Requisitos de ángulo aerodinámico
    Japón (Nippon Steel): 40°–70°
    Alemania: Pared interior: 60°; Pared exterior: 65°; Diferencia ≤ 10°
  • Norma de control de la empresa
    Ángulo aerodinámico en la zona de soldadura controlado entre 50° y 70°

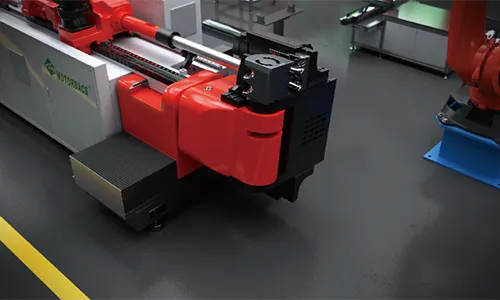

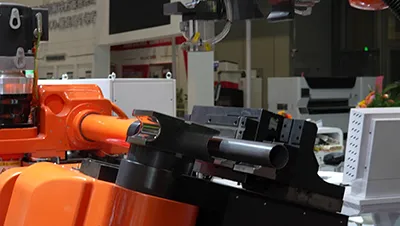

Tecnología de doblado
Proceso de doblado

Proceso de doblado

  • Ángulo: El doblado de tubos con servomotor completo de 13 ejes garantiza una precisión angular de 0.05° y una precisión de alimentación de 0.05mm.
  • Circularidad: El soporte multimandril con lubricación sincronizada durante el doblado garantiza una circularidad estable.
  • Adelgazamiento: Control coordinado del doblado, empuje asistido y avance del mandril, combinado con compensación de empuje y lubricación sincronizada; tasa de adelgazamiento ≤ 10% en condiciones 1.5D.
  • Conformado: La precisión angular y del contorno dimensional tridimensional se controla con un margen de ±0.5mm.

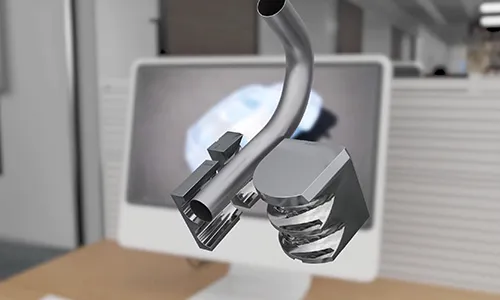

Capacidad de procesamiento

Capacidad de procesamiento

  • Límite elástico >350 MPa a ≤980 MPa
  • Espesor del material >1.0 mm a ≤6.0 mm
  • Diámetro exterior >30 mm a ≤127 mm
  • Tasa de adelgazamiento <10 %.

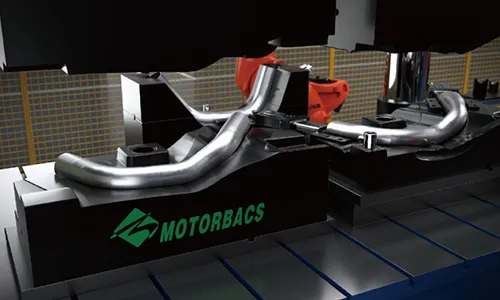

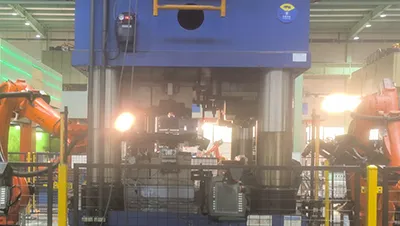

Preformado

Preformado

  • Variación de diámetro: Variación de diámetro nominal ≤ −1 mm
  • Contorno de conformado: Al colocarse sobre el perfil del molde de hidroconformado, desviación ≤ 0.4mm
  • Precisión de posición: La precisión de la posición del extremo del tubo se controla con un margen de ±0.5mm, lo que garantiza una posición de alimentación constante durante el hidroconformado.
  • Adelgazamiento: Se aplica lubricación durante el prensado para asegurar el flujo del material, evitando un impacto negativo en el espesor de la pared y proporcionando condiciones favorables para el control del adelgazamiento durante el hidroconformado.

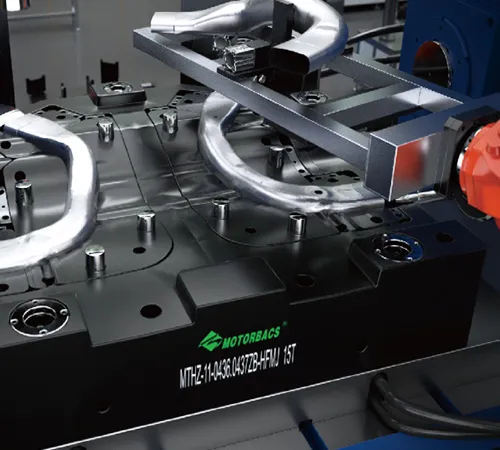

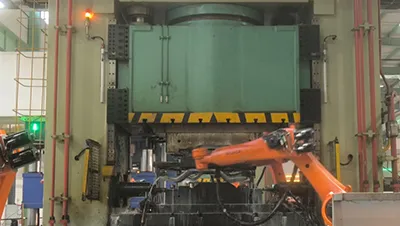

Hidroconformado

Hidroconformado

  • Conformación de precisión de alimentación
    Precisión de desplazamiento de alimentación: 0.01 mm
    Precisión de avance de trabajo: 0.02 mm
  • Precisión de presión en línea
    Diferencia de tiempo de sincronización entre la alimentación y la presión interna: : 0.002 s
  • Precisión de punzonado en matriz
    Respuesta del tiempo de punzonado en relación con la presión y el eje de alimentación: 0.002 s
    Precisión de apertura: ≤ 0.2 mm
    Precisión del paso de orificios: ≤ 0.4 mm
  • Precisión de conformado de piezas
    Precisión del perfil:: ≤ 0.4 mm
    Tasa de adelgazamiento: < 15%

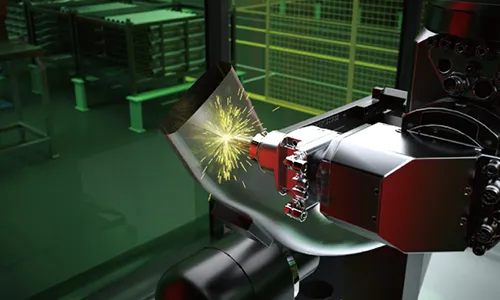

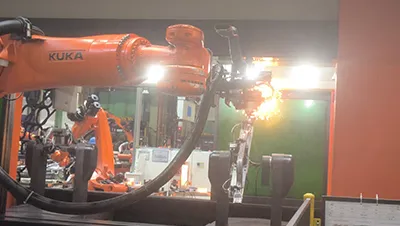

Corte por láser

Corte por láser

  • El control de doble canal permite un procesamiento láser continuo las 24 horas.
  • Precisión de posicionamiento repetitivo de cada eje: ±0.02 mm.
  • Velocidad máxima de cada eje: 120 m/min.
  • Aceleración máxima de cada eje: 1G.
  • Control servo de 16 ejes, con enlace sincronizado de 6 ejes durante el procesamiento láser.
  • Compatible con simulación de movimiento de mecanizado en línea y fuera de línea.
  • Alta respuesta, alta eficiencia y capacidad de procesamiento láser de alta potencia.
